地质雷达在城市管线探测工作中的应用解析

2019-04-11  来自: 广州迪升探测工程技术有限公司 浏览次数:146

       近年来,随着我国经济的快速发展,我国各大城市开始频繁“改造升级”,地下管线改造首当其冲。随处可见的地下管线改造施工,不仅妨碍交通,还对财力、物力、人力造成了很大的浪费。而且由于施工单位在检测时,对地下管线位置不清楚,或由于年代久远无法查明地下管线具体情况等导致大雨内涝、路面坍塌、管道泄漏等事故的发生。而这当中很多事故是基建公司对地下管线位置不清楚而造成的,对基建公司来说,城市未知管线是潜在的巨大危险,所以了解现有管线和其他地下基础工程的位置和埋深对市政施工来说是非常重要的。

地质雷达原理

地质雷达是以地下所探测介质的介电常数差异为基础的一种无损物探方法。主要是通过向地下发射高频电磁脉冲,主频为数十兆赫至几千兆赫之间,以宽频带短脉冲形式,当脉冲在地层下遇到变化的界面时就会产生反射波。反射波传回地表后被接收天线所接收,并将其传入主机进行记录和显示,再经过资料的后处理,进行反演解释便可得到地下岩、土层的分界面及地下管线的位置、埋深等参数。

管线探测

管线探测前准备工作

为了取得较佳的探测效果,在探测之前,应先对探测目标进行充分调查,如目标管线的物性及大致的走向等。对目标管线附近的地下埋设物也要有较为全面的了解,特别是对附近管线的基本情况(如管径、大致位置、大致埋深、铺设走向等)要有充分的了解,以便于与管线仪器的探测结果进行对比,并排除浅部管线的影响,方便确定目标管线。

管线探测的工作思路和流程

第一阶段:分析探测区区域地下管线概况,设置地质雷达参数,设计地质雷达测线布置方案;

第二阶段:户外数据采集,本阶段主要是根据室内设计的测线布置方案,利用管线探测设备对探测区域进行现场作业,采集相关的剖面数据;

第三阶段:数据处理和解释,本阶段通过对所采集的数据进行处理和分析,结合探测区的实际情况,综合各个雷达剖面的解释结果,得出待测管线的地下埋藏情况。

管线探测时需要遵循以下步骤

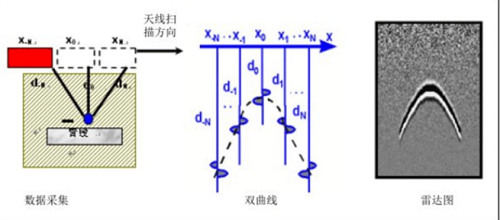

①使用GPR检测目标管线时,若出现双曲信号,操作人员使用鼠标标记信号位置,以信号最大值为准。

②在操作人员标记的位置周围,表明物体性质发生改变,窗口大小不同的数据要调整到标准窗口20620像素,输出函数的位置仪函数大的值为准,标记的函数辅值大小代表了目标物体的大致情况。

③完成上述步骤后,使用计算机进行数据分析,系统允许操作人员在分析数据时进行适当的修改,修改辅值为90%~110%,这样可以使我们分辨尺寸相似的双曲线,甚至可以分辨土层成分的变化。

结语:地质雷达在探测城市地下管线方面起着非常重要的作用,虽然不能替代管线仪,但是在探测非金属管线和其它方面有着管线仪无法比拟的优势,是探测非金属管线的必备工具。不过,由于地质雷达波形复杂,在处理波形时容易出现误判现象,所以就需要检测人员有一定的经验,而且对于管线位置要求度较高时,其应用将变得有限。
