为什么要对排水管道进行CCTV检测?

2019-05-14  来自: 广州迪升探测工程技术有限公司 浏览次数:155

       管道作为城市建设中的一份子,扮演着运输介质载体的角色,对我国经济的发展有着重要的作用,其用途广泛,它可以运输多种物质,如气体、液体、固体装置,主要是用在以下领域:给排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水利工程和各种工业装置中,所以管道一旦破损的话,将会是一件让人非常头疼的事情,尤其是在排查和维修时会耗费大量的人力和物力。

地下排水管道会因为各种原因出现错口、开裂、腐蚀、异物堵塞和污泥淤积等现象,国内大部分地区仍采用人员下井清淤和管道开挖的方法排除管道的疑难杂症,这种模式虽然能解决问题但对环境的影响大,费用高、效率低、存在人员安全隐患,社会成本较高,只适用于较小的维护工作量,难以适应现代管网维护的工作要求。

现今使用最普遍的检测工具是管道闭路电视检测系统 ( Closed-Circuit Television ) (简称 CCTV ) ,是专门应用于地下管道检测的工具 。

排水管道

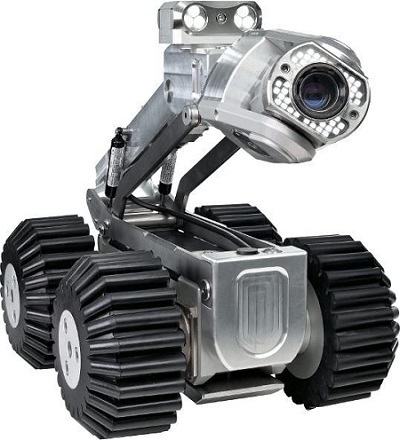

iPEK 是目前市场上比较轻便的多功能排水管道内窥检测系统,它采用模块化设计,管道检测直径范围为150-900毫米,可广泛地应用于各种管道情况。它的爬行器在同级别中是最轻巧的,可以通过较小的管道并适宜各种复杂的管道情况。系统可通过手持式控制器控制镜头焦距、照明灯光和爬行器。

适用范围:IPEK600主要应用于150mm到1500mm管道的探测和摄像,iPEK 900适用于230mm到1500 mm大口径的污水、雨水、石油、蒸气、供水等管道的探测和摄像。

CCTV管道检测作为多种目的用来对管道情况进行了解,包括排水管道竣工验收、管线交接检查、管网普查、管线调查、定期检测、工程抢修配套等,CCTV检测可使地下管网一目了然。

CCTV检测涉及的分项有:长距离动迁、管道封堵、管网调水、管道疏通、管道摄像检测。

排水管道检测的方法如下:

1.首先通过使用常规测量设备,获得此管道系统地面高程,检查井坐标,管道埋深,管径等详细数据。为后期通过官网GIS系统进行分析提供数据基础。

2.然后通过IPEK机器人CCTV检测设备对管线从上游到下游一次进行视频检测。包括检测雨水口的连接管,通过录像和图片抓拍两种方式对检测结果进行存储。现场图片除了可以反应被检测管道中实际状况以外还可以通过输入的方式显示该段管道的位置信息和检测时间等。

3.最后结合管线地理信息数据和CCTV检测结果对管道的情况进行综合分析,针对所出现的不同情况提出解决整改方案。

结语:通过对不同地点的排水管网重点排查,技术人员不但对设备使用有了深入了解,而且在其他一些重点排查项目中也对CCTV检测设备进行合理利用。例如:在对部分出现裂纹的路面进行排水管道的检测过程中由于使用CCTV检测仪设备能很快便确定道路下方管道是否存在渗漏等状况。
