CCTV检测技术的发展概述与应用

2018-12-06  来自: 广州迪升探测工程技术有限公司 浏览次数:226

CCTV检测系统发展概述

       管道的检测是进行修复和合理养护的前提,目的是了解管道内部状况。根据管道内部状况,可以确认管道是否需要修复和应采用何种工法,可以科学地制定养护方案。对于人员可以进入的大管径管道,从经济上来说,可以派施工人员直接进入检查记录。而对于人员无法进入的管道,则必须采用其他的方法。现如今使用最普遍的检测工具是管道闭路检测系统(简称:CCTV检测机器人),是专门应用于地下管道检测的工具。该系统出现于20世纪50年代,技术的成熟期是该世纪的80年代。通常,CCTV系统安装在一台迷你校车上,可以进入管道进行摄像记录。技术人员根据检测录像,进行管道判断,以此确定下一步管道修复采用哪种方法比较合适。对于管内水位较高的情况,CCTV不能有效地拍摄水下的情况时,声纳检测系统可以进行代替工作,扫描出水下的积泥、异物和重大结构损坏问题,基本解决了CCTV的不出之处。

        现如今生产CCTV检测系统的产商有很多,例如:IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint 与Radiodetection等众多公司。虽然CCTV检测系统种类繁多,但是其功能确各不相同。通常,CCTV检测系统有自走式和牵引式两种。由于近年来自走式CCTV检测系统操作技术越来越成熟,所以成为当下的主流。

        国内应用现代检测系统的城市较少,上海、北京、广州、深圳等大城市近两年来以做了不少的尝试。广州迪升集团在管道CCTV检测方面已经走在全国的前列,完成了大量的检测工程项目,因此受到广大业主的一致好评。国外一些发达国家已经建立了自己的技术体系。而且各个国家的做法和标准都不一样,其中英国WRC(水务中心)标准、丹麦标准和日本标准具有一定的代表性。除了标准之外,许多国家还颁布了法规文件,真正将这一项事业纳入法制化轨道。就比如英国规定了排水管道应该依据管龄的长短,每隔1-5年就要进行检查。日本则是规定10年检查一次,而如果管龄超过30年的,每隔7年检查一次。广州水务局目前也在起草法规性文件,对管道的检测主体、周期和经费等作出规定。除了排水管道之外,广州的自来水、煤气(天然气)管道也已经开始使用CCTV检测技术。

管道检测主要分为结构状况检测和功能性状况两大类

结构性状况:指的是管道本身的状况,例如管道接头、管壁、管基等一系列状况,该项指标与管道的结构强度和使用寿命密切相关;

功能性状况:指的是在管道运行过程中出现的状况,例如管道上集结油脂、管内泥沙沉积等等,它与管道的通水能力有关,通常可以通过管道养护疏通而得到改善,对管道的寿命影响不会太大。

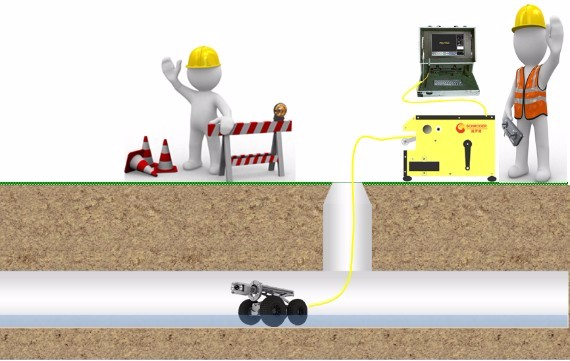

CCTV检测系统的设备一般包括:

(1)摄影机(2)灯光(3)电线及录影设备(4)摄影监视器(5)电源控制设备(6)摄影机支架(7)牵引器(8)长度计算器。

CCTV检测

       一般进行CCTV检测前需进行管道的清洗工作,去除管道内部的脏物,以保证拍摄到好的视频录像。现今,管道的清洗都采用高压清洗车进行。清洗车将管内的淤泥、沉积沙及污物等清除并将管内表面清洗干净,最后在用清洗车的真空泵将汇集井内的淤泥等吸除干净。而CCTV机器人检测作业时,通常是从上向下游方向进行工作。当管内污水超过管径的20%时,通常需要对管道进行封堵、抽水。如今国外一般都采用橡皮气囊进行丰富,这种方法施工速度快,而且经济可靠。

广州迪升探测工程技术有限公司多年来致力于地下管线探测管道的泄漏及故障检测地理信息系统的开发和应用,研究面向社会的与地下管线工程相关的方法和实用技术,为城市建设和企业的改扩建工作获取准确的地下空间数据提供技术服务;并为地下管线数据的信息化提供专业服务和解决方案。
