QV管道潜望镜检测技术的原理和工作步骤

2019-01-15  来自: 广州迪升探测工程技术有限公司 浏览次数:268

       目前国内各城市的地下管线排水系统由于各种原因没有发挥预计的功能和作用。因此大多数城市的地下排水系统仍处在一种不可控的状态。在国内一些二线城市,城市排水系统跟一线城市相比更加混乱,部分雨水管网和污水管网混接严重,另外部分排水管道因为各类原因没有清淤,常年封堵。导致雨季时期污水溢流,污染城市环境。所以,要尽快实施地下排水系统的普查工作,查明排水系统的健康状况,相比于传统的下井检查,管道潜望镜检测是一种非常不错的选择。


管道潜望镜检测又称QV检测)是一种采用潜望镜在检测井内对管道进行检测的方法,叫做QV检测,QV检测是管道内窥检测技术的一种,不单能够解决摄像距离满足不了管道长度以及上传速率太过缓慢不能同步等问题,而且还能够准确判断管道材质缺陷,腐蚀程度及具体位置,其检测结构可以作为管道健康状况的评估依据。

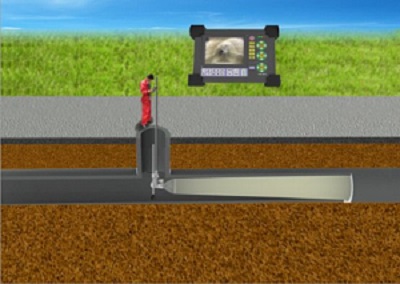

QV管道潜望镜


QV技术的原理


用录像的方式对管道内部的沉积、管道破损、异物穿入、渗漏、支管暗接等状况进行监测和拍摄,可以长距离清晰的看清并记录管道内部的一切状况,然后视频传到地面主控机显存起来。


由专业人员对所有的录像资料进行分析,系统全|面的搞清管道的基本情况,了解其排水质量及运行情况,以及出水口的位置和管道的受损程度,书写管道检测报告,为管道的维护和修复提供经济、高效的检测方法。


QV检测系统主要是由三部分构成:主控器安装摄像头的手提竿、用来连接主控器和手提竿的线缆。主控器可以用背带拴在操作员的胸前,操作员可以通过调控主控器来调节摄像头自由旋转,镜头拉伸,拍摄和观察同步进行,并将原始资料保存在主控器内,以供做进一步的分析。


QV技术的工作步骤


检测工作步骤包括:收集已有的管线信息、工作方案设计、现场勘探、内业资料分析、书写报告,根据实际情况可做调整,在某些情况下,例如井内满水时要推进QV工作,就必须调节降低水位到管口的一半以下。


QV技术的录像分析方法


QV技术的重点工作是对录像资料的解读分析,看管道内是否存在缺陷、缺陷的类型、级别和数目


缺陷的种类有:


缺陷一般分为结构性缺陷和功能性缺陷两大类


结构性缺陷是指因管材质量,外部影响或人为因素等造成的缺陷,包括:变形、错口、腐蚀、脱节、异物穿入、渗漏、破损、支管暗接、起伏、接口材料脱落等10种;


功能性缺陷是指管道在运行过程中,管道内部发生物理或者化学变化,外部物质进入管道造成的缺陷,包含:障碍物、残墙、沉积、树根、结垢、浮渣等6种。


结语:管道作为城市建设发展过程中重要的媒介,其拥有着举足轻重的地位,扮演着运输介质载体的角色,对我国经济的发展有着重要的作用,其用途广泛,它可以运输多种物质,如气体、液体、固体装置,主要是用在以下领域:给排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水利工程和各种工业装置中,所以管道一旦破损的话,将会是一件让人非常头疼的事情,尤其是在排查和维修时会耗费大量的人力和物力。
