PCM防腐检测仪在长输管道中的地位

       管道输送在我国国民经济中占有重要地位，现已广泛用于石油与天然气的远距离输送，这类管道称为长输管道。长输管道一般埋地敷设，地理环境复杂，一旦发生事故，将带来巨大经济损失和人员伤亡，而在众多的事故因素中，管道腐蚀是导致长输管道发生事故的主要原因。因此长输管道检测是保证其安全运行的重要手段。

      PCM为Pipeline Current Mapper管中电流法或多频管中电流法）的简称，是近年来发展起来的一项测试技术。它通过分析地下管道中电流的变化来确定埋地管道防腐层的状况，是一项不开挖检测技术，既可用于管道定位有可用于管道防腐层检测，解决了以往埋地管道非开挖状况下无法检验的难题。

PCM防腐检测仪工作原理

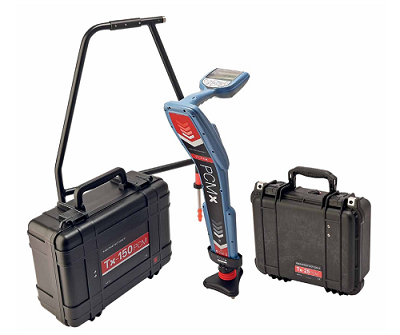

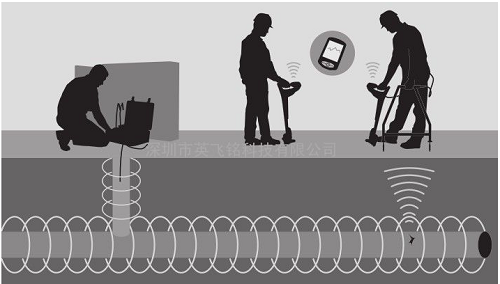

     PCM主要有发射机和信号接收机组成，通过发射机在管道和大地间施加某一频率的电流，给待测管道施加信号，在地面上沿管路由接受机测出管道中各测点流过的电流值，测试结果可以确定管道的位置及防腐层的状况。

PCM管道防腐检测仪的特点：

1、采用大功率发射机，一次连接探测距离可达30KM；

2、具有管线定位、测深、电流测量和电流方向功能；

3、可对任意长度管道防腐层状况进行评估；

4、配上A字架可对防腐层破损点定位在几厘米之内；

5、发射机有过压、过载和过热保护。

6、发射机可使用20~50V直流电源供电，也可使用220V交流供电；

PCM防腐检测仪的操作方法：

1、链接电源之前，务必先将发射机电源开关调到OFF档，即关机状态；

2、将发射机电流档调到100mA（也可选择300mA）；

3、频率选择可采用双向甚低频（中间档）；

4、电源输入线中黑线啊接负极，红线接正极；

5、信号输出线，白线接管道，绿线与接地棒连接。注意：如果管线测试桩已埋设，可将白线直接与测试桩连接；如果有没有测试桩，可将白线与管口连接，管口如有铁锈，以保证与管道的有效连接；

6、接地棒导线应尽可能长，不小于45米，并应垂直管道方向拉设，接地棒应打入地下1米；
