管道杂散电流技术分析|SCM杂散电流测绘系统

       杂散电流是指在非指定的电路上面流动的电流，土壤中有着强度和方向变化不同的杂散电流，它们来自多种多样的杂散电流源。杂散电流源主要有2种：一种是静态干扰电流，它是通过从外部电流、工业设施的阴极地床，或从其他外部建筑物强加在管道上；另一种是动态干扰电流源，如电力运输系统（诸如地铁、有轨电车和采矿作业），能在有良好涂层的相邻管网上传播几英里。杂散电流又可分为交流和直流两种，如果不对其采取减缓措施，杂散干扰电流，特别是直流将会对邻近的公用管道产生危害。

杂散电流的一般检测方法

（1）管地电位测量；

（2）现有的电气连接监控；

（3）电压和电流检查；

（4）整流器/变压器电压和电流检查；

（5）使用腐蚀挂片测量；

（6）定期泄漏测量；

目前，杂散电流干扰给管道和设施造成的危害已得到重视和研究，我国也制定了一系列行业标准，给出了解决典型腐蚀的方案。技术也相当明确和完整。由于当时在检测设备方面尚未具有适用现场作业的测定专用设备，一般是在电工等通用仪表中选择使用，检测手段也较为单一和缺乏效率，直接影响了治理方案的有效实施。近年推出的杂散电流检测仪RD SCM 是一个不错的选择，SCM能够检测出管道上阴极保护电流的分布状况。也能准确测量出管道杂散电流的流入与流出点，对于检测和评定管线上报互电流给其它管线造成的干扰及找出治理杂散电流干扰方案是一个既安全又有效的方法。

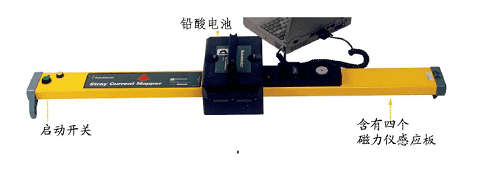

SCM 杂散电流测绘系统能够检测埋地管道中杂散电流分布状况，该方法也能准确记录防腐层破损点的泄漏电流。

SCM 电流检测仪功能特点：

1.快速评价从地表至管线间的杂散电流

2.测定由杂散电流影响的管段

3.***定出杂散电流的流入点和流出点

4.分辨杂散电流的频率和方向

5.辨别杂散电流的干扰源

6.查找阴极保护的故障

7.能提供各种杂散电流干扰问题的数据

8.提供长达 48小时的数据记录及档案
