地下管线探测仪使用教程及安装方法

2019-04-03  来自: 广州迪升探测工程技术有限公司 浏览次数:216

      地下管线探测仪的使用教程及安装方法:管线探测仪是当前埋地管道定位以及外防腐层检测中广泛使用的设备,由于受使用者技巧和经验的局限,仪器在使用过程中存在着对仪器原理理解不深,使用方法不当,而未发挥出仪器本该有的功效。地下管线探测仪是利用电磁感应的原理对地下金属管道和电缆的走向和深度进行准确定位以及管线外表层的故障点。操作者可以通过大屏液晶显示信号强弱、条栅、箭头以及声音提示来判断电缆的位置及故障点。地下管线探测仪不但可以用于查找电缆(带点或者不带电)路径,而且也可以用于寻找直埋电缆故障。

地下管线探测仪

地下管线探测仪安装方法

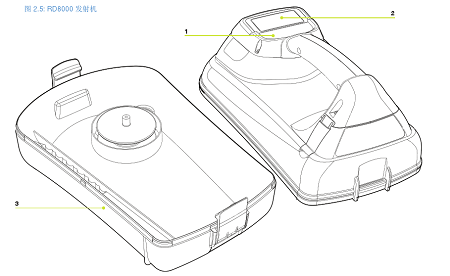

1、安装发射机

a.安装位置:通常选择在距离探测点2KM范围内(30m以上)的一个试桩(阴保桩)上安装为宜;

地下管线探测仪

2、安装步骤

a.将发射机平放在地面上,管道上方为宜;

b.将接地极插入土壤,插入位置距离管道3m左右为佳(距离管道越远信号越好,可根据电缆长度进行调节),插入长度不小于接地极长度的三分之二;

c.连接配套电缆:红色电缆专用插口段连接发射机,另一端连接管道(阴保桩上的接线桩),黑色电缆专用插口段连接发射机,另一端连接接地极;

d.检查接线是否正常,无松动,确保无虚接状态;

e.发射机开机调试:按下开机键,开机后调节电流信号强度道合适位置(测试点越远,信号强度调节越强,但强度越大越费电);

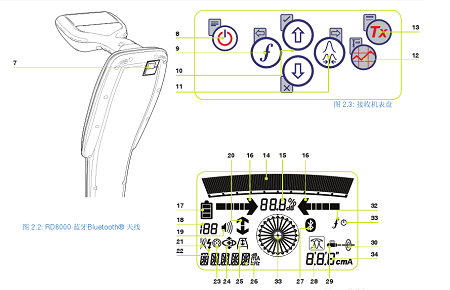

3、探管仪开机调试

a.按下开机键,开机后检查电源电量;

b.调节探管仪频率,使其与发射机相同;

4、测试

在距离发射机100m左右出的位置选择点进行测量,检查测量结果是否准确,如果不准确可以再次进行调试;

5、现场测量

a.单手握住探管仪在探测点附近走动,尽量垂直地面,探管仪底部需接近地面,根据屏幕上箭头邹游移动,当出现“→←”箭头时,此时的位置即为管道中心位置;

b.将探管仪紧贴地面,屏幕显示值即为此处管道埋深;

c.以相同方法在测两点以上管道位置,气连线即为管道走向;

d.按需求对管道位置做好标记,记录管道埋深数据;

6、测试完毕关机

a.关闭发射机、探管仪,检查确认仪器状态,关闭后屏幕上无任何显示;

b.整理现场工具,取出电池单独存放,以免电池对仪器的腐蚀;


问:找不到信号怎么办?

答:如果在检测时找不到信号,一般是探测点距离发射机过近,受发射机本身影响,应向远处寻找探测点,建议30m以外。

问:管线仪探测时有什么干扰因素?

答:在高压输电线附近会有很强的干扰,影响探测,因此不宜选做探测点,应避免。在高压输电线附近的管道位置及埋深会受其影响产生误差,所以不能作为施工依据,只能作参考,人工探管的结果才是施工依据。
