CCTV排水管道检测标准

2019-04-30  来自: 广州迪升探测工程技术有限公司 浏览次数:156

     排水管道检测已有很长的历史,传统的管道检测方法有很多,伴随着科技的不断进步,对排水管道的检测方法标准也由以前的潜水员探摸等原始的方法,逐渐向先进的闭路电视检测过渡管道(既CCTV检测系统。)


      CCTV检测的基本标准方法:


      CCTV检测工作是一项新型的应用工程技术,它是采用一个闭路电视系统(Closed Circuit Television)通过控制在管道内行走的机器人摄像头远程采集图像,并通过有线传输方式,把图像进行显示和记录的集成系统。


       管道CCTV电视检测系统是由三部分组成:主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上,操作员通过主控器控制“爬行器”在管道内前进速度和方向,并控制摄像头将管道内部的视频图像通过线缆传输到主控器显示屏上,操作员可实时的监测管道内部状况,同时将原始图像记录存储下来,做进一步的分析。

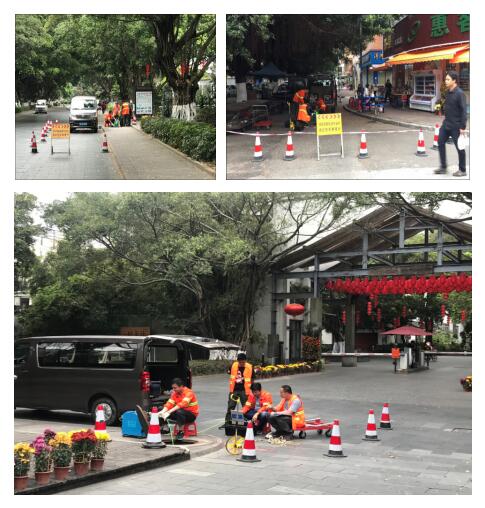

排水管道检测

当完成CCTV 检测的外业工作后,技术人员根据摄像系统拍摄的录像资料,对管道内部存在的问题如:连接关系、破裂、沉降、错位、塌陷进行实地位置确定、缺陷性质的判断,具有实时、直观、准确和一定的前瞻性,为对排水管道进行有针对性的维护提供可靠的技术依据。


管道检测前搜集的资料如下:


(1)该管线平面图;该管道竣工图等技术资料。


(2)现场勘察准备:察看该管道周围地理、地貌、交通和管道分布情况;开井目视水位、积泥深度及水流;核对资料中的管位、管径、管材。


(3)确定检测技术方案:明确检测的目的、范围、期限;针对已有资料认真分析确定检测技术方案(包括:管道如何封堵;管道清洗的方法;对已存在的管道问题如何解决;制定完善的安全措施等。)


(4)管道竣工验收检测前技术要求:


A、应将管道进行严密性试验,并向检测人员出示该管道的闭气或闭水的试验记录;


B、检测前应确保管道内积水不超过管径的百分之五;


C、检测开始前须进行疏通、清洗、通风及有毒有害气体检测。


(5)管道修复检测前技术要求:


A、首先应将需要检测的该管道进行冲洗工序;


B、检测前应确保该管道内积水不能超过管径的百分之十五,如有支管流水应先将其堵住,确保机器人所摄录的影像资料清晰,检测准确;


C、检测开始前须进行疏通、清洗、通风及有毒有害气体检测。


广州迪升为城市建设和企业的改扩建工作获取准确的地下空间数据提供技术服务www.gddisheng.com
