翻转内衬(CIPP)修复工艺

2018-11-21  来自: 广州迪升探测工程技术有限公司 浏览次数:339

翻转内衬(CIPP)修复工艺(又称原位固化法)1971年由英国人发明,是世界各国应用最多的一种非开挖修复工艺,其适用范围在150毫米至2700毫米口径的管道翻新修复上,以美国ASTM F1216 标准为依据,将衬管设计成结构性衬管,从检查井进入管道内,不用对地面进行开挖,通过水体的压力进行翻转并与原母管紧紧地贴在一起,经过加热固化后,管道能完全不依托原有管道,可以独立承受内压和外压,修复后的新管基本不会影响过水断面,正常使用年限在50年以上,是目前国际上很受欢迎的一种修复方法



    工艺原理: CIPP全称为Cured In Place Pipe,意为原位固化法。根据施工工艺的不同,一般分为翻转法与拉入法。将纤维增强复合软管作为载体,经浸渍合成树脂后,通过拉入或翻转的方式内衬到已清洗的待修复管道中。由于复合软管的柔韧性极强,因此,无论待修管道的形状如何,内衬管在压力作用下,都能与待修管线内壁紧密贴合,经固化后使待修管线形成整体性很强的复合管道。


翻转内衬修复    翻转内衬修复

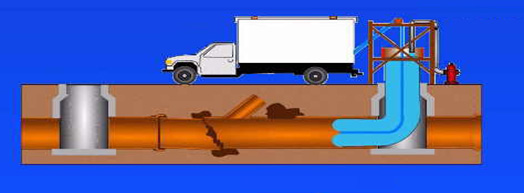

    翻转法施工工艺CIPP翻衬法的内衬软管材料一般是由较柔韧的聚合物(无纺纤维等)材料做骨架,材料的外层一般覆盖一层隔水膜,该隔水膜成为新管道的内层,主要起止水作用。翻转在水压、气压的作用下,内衬材料反转进入管道的内壁,完成后,在热水水温的作用下,树脂固化,内衬材料形成坚硬的管道内壁,形成管中管。

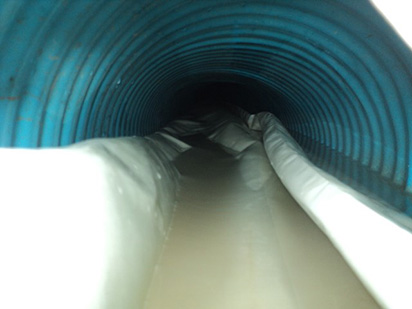

翻转内衬修复

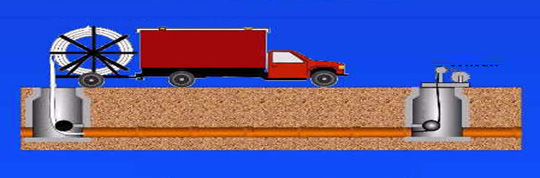

    拉入法施工工艺 CIPP拉入法的内衬软管材料主要为玻璃纤维。将玻璃纤维软管从检查井处拉进要修复的管道中,使用压缩空气或注水将软管涨圆,触发树脂固化,玻璃纤维管便内覆紧贴修复管道上,形成管中管。


翻转内衬修复


工艺特点 :

(1)不需要开挖。

(2)现场施工周期短。现场施工周期一般不超过24小时

(3)对交通影响小。只占用单排车道,两个检查井间距离。

(4)适用范围广。适用于任何管材的管道(混凝土管、水泥管、钢管、PVC管等),输送不同介质管道(油、气、水、化工原料)及不同几何形状管线的重建需要。管径范围 DN75-DN2200mm。

(5)内衬管耐久实用。内衬材料耐磨损、耐腐蚀、强度大、承压能力高,使用寿命按需要设计,最长可达50年。

(6)整体性强。可以封闭原有的洞孔,裂缝及缺口,隔绝渗入,阻止渗出。

(7)改善流量,不结垢。内衬软管光滑的内表面降低了水流摩擦。


翻转式CIPP修复特点与优势:

(1)利用现有管位,能实现完全零开挖;

(2)一次性修复无任何接头,管道整体性好;

(3)能实现“自立管”设计强度;

(4)管壁光滑、紧贴旧管,曼宁系数(粗糙度)低,修复后流量不减反增;

(5)相较于开挖,CIPP的施工速度快,占地面积小,社会影响小

(6)翻转式管径损失小、适用范围广,可用于DN150至DN2700的各种管道,包括圆形、矩形、蛋管等;

(7)施工技术要求高,需利用原管道的管位资源,并搭配翻转前的管道预处理工作。
