紫外光固化管道非开挖修复工艺原理和步骤

2019-06-06  来自: 广州迪升探测工程技术有限公司 浏览次数:1669

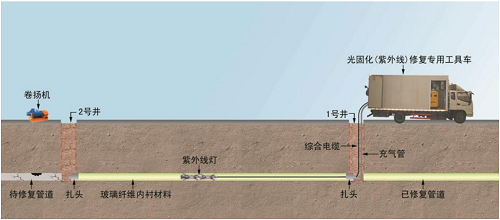

       紫外光固化CIPP修复技术指的是在不改变待修复管道位置的条件下,先将浸透树脂的软管通过牵拉压缩空气压紧等方式或过程,使软管与待修复管道内壁紧密贴合,然后利用软管内树脂遇紫外线固化的特性,将紫外线灯放入充气的软管内并控制紫外线灯在软管内以***速度行走,使软管由一端至另一端逐 步固化,紧贴待修复管道内壁,形成一层坚硬的 “管中管”结构,从而使已发生破损或失去输送功能的地下管道在原位得到修复。

紫外光固化

排水紫外光固化修复的优势

固化时间短;

无需开挖,通过现有检查井即可施工;

内衬管具有耐腐蚀、耐磨损的优点,使用寿命50年;

固化设备集成化,工作期间占地面积小,对道路交通影响小 ,无需水源及锅炉;

可修复管道范围广,无水环境下可以应用到150-1600mm管径;

可以对圆形、方形、椭圆形等异性管渠修复;

过水断面损失极小;

内衬管紧贴原管道,可以进行整体性修复,高弹性模量材料可实现结构性修复;

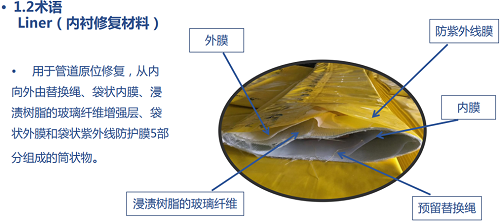

紫外光固化使用材料介绍:


紫外光固化

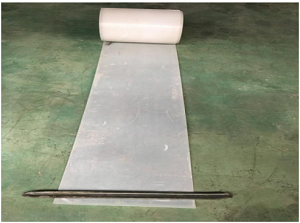

底膜:底膜的作用在于减少内衬 修复材料在拉入过程中与原管 道的摩擦力并避免对内衬修复 材料的划伤。

底膜应置于原有 管道的底部,并应覆盖大于 1/3的原有管道周长。


紫外光固化

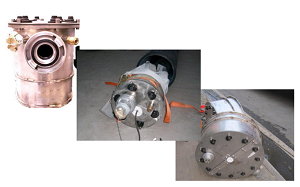

扎头:由圆筒形的主体和盖子 组成,用于拉入旧管内的内 衬修复材料充气与固化时内 衬修复材料的端头与压缩空 气管密封、内衬修复材料的 端头与紫外线灯的供电与控 制电缆密封、内衬修复材料 的端头与紫外线灯的牵引绳 密封的装置。

紫外光固化

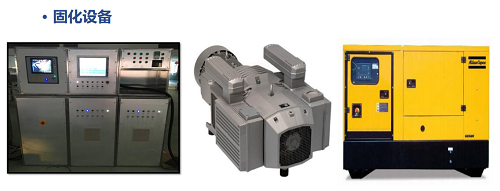

紫外光固化固化设备:


紫外光固化

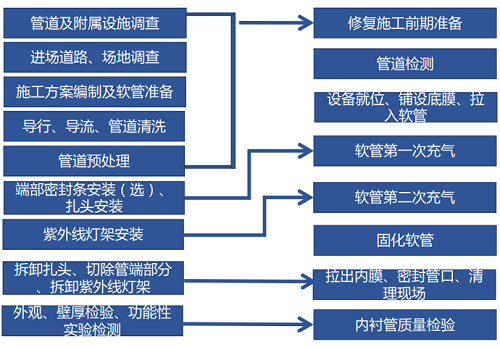

◆紫外光固化施工流程表:


紫外光固化


◆紫外光固化施工注意事项:

待修复管道口径、长度测量;

封堵、导流、临排;

对旧管道进行高压水冲洗、修复前的预处理工作(管道内壁无明显附着物、尖锐物体 、明显凸起现象、无大于5cm×5cm的孔洞、无严重的渗水、积水现象等);

CCTV录像检测并保存影像资料;

旧管道铺设底膜并确保随底膜放置的牵引绳处在底膜上方;

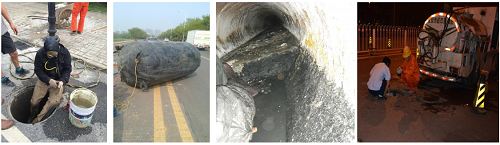

◆管道修复前进行清淤封堵:


紫外光固化

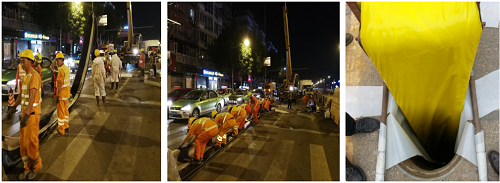

◆内衬软管拉入(特别注意要在管道无水的情况下进行铺设):


紫外光固化


内衬软管拉入注意事项:

内衬修复材料的拉入应平稳、缓慢进行;

拉入速度不得大于5m/min;

拉入过程中不得划伤内衬修复材料;

拉入后的内衬修复材料应处于底膜上方;

内衬修复材料应超出原有管道300mm-600mm;

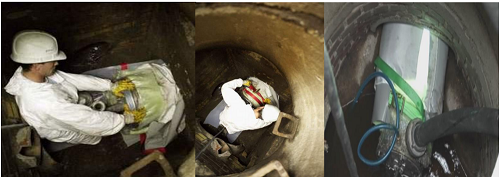

◆扎头绑扎、内衬软管进行充气充气:


紫外光固化


◆扎头绑扎、内衬软管充气注意事项:

应做好替换绳的链接;

应注意保护内衬修复材料内膜不被扎头划伤;

两根相邻的绑扎带收紧方向相反为宜;

重复绑扎带锁紧、松开不得少于2次;

绑扎完成,卡扣应位于扎头的12点钟方向;

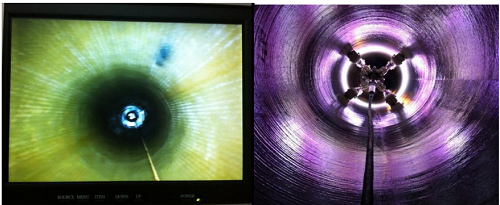

◆最后用紫外光固化设备对管道内部进行固化:


紫外光固化
