常见的三种排水管道检测技术,你了解几种?

2019-07-03  来自: 广州迪升探测工程技术有限公司 浏览次数:97

       排水管道状态评估是在前期人工、CCTV及声纳等检测结果的基础上,对管道的功能性与结构性状态进行判断评估,确定管道畅通程度与构造的完好程度,以便为后续管道修复及养护提供指导性意见,提高修复及养护的工作效率。目前,国际上如英国、美国、日本、丹麦等地分别出台了与其相适应的评估体系,在管道修复及养护中发挥了巨大的作用。


以前我国城市建设的重点都在地面上,现在每到夏天各城市道路积水、道路塌陷、城市内涝等情况越来越严重,城市管道检测的进行刻不容缓,我们的目光转移到地下,大力开展城市地下管网的检测,针对管道内部的具体情况进行分析,排水管道检测主要有以下三种方式。


排水管道检测

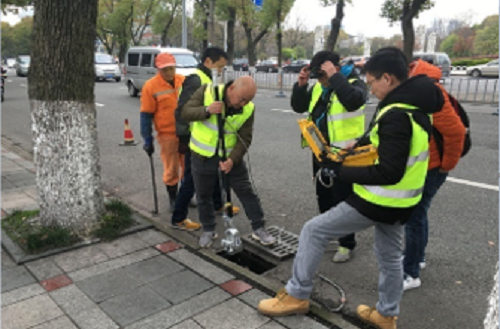

管道潜望镜检测


快速检测是通过管道潜望镜来完成的,这种检测设备是利用可调节长度的手柄将高放大倍数的摄像头放入检查井内过其他隐蔽空间,操作人员在地面通过控制器调整灯光、镜头焦距进行观察,并以录像形式存储检查资料。


管道潜望镜配备了强力光源,能在管道充满度较小,直径200-1500管道的管口进行检查、观测管道内部情况,在管道理想的状况下,检测纵深最大可达80米,高清摄像头能够清晰地显示管道裂纹、堵塞等内部状况,对管道的结构性缺陷进行判断,为管道养护、维修提供技术依据。


在对管道进行粗略踏勘时,管道潜望镜检测(后面统称QV)明显占据优势。


(1)连接便捷;


(2)操作简单;


(3)镜头放入检查井中对管内情况一目了然;


(4)相比于其他仪器携带更轻便。对于初步了解管道内情况QV无疑是较好选择。


排水管道检测

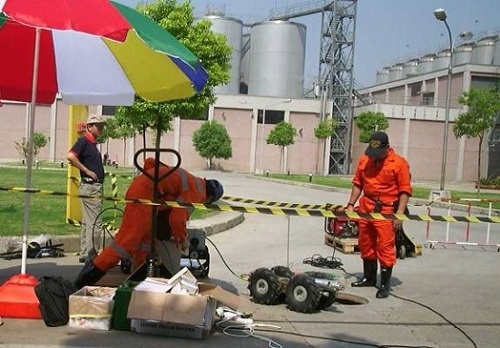

管道闭路电视检测

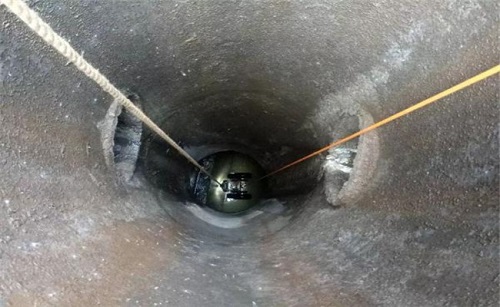

管道闭路电视检测(CCTV)(这里的CCTV指的不是中央电视台,而是一种内窥检测技术)主要是通过在管道内部爬行了解管道的具体情况。它的明显优点体现在:我们检测时可以借助爬行器的镜头对管道内的情况有一个清晰的了解, 管道哪有问题,爬行器走到缺陷处借助镜头可以仔细判别问题。


CCTV检测目的不同,一般可分为快速检测和详细检测。对应的设备为快速潜望镜检测系统和CCTV内窥检测系统。检测过程中通常能够得到的信息有管道内部影像资料、检测管道的长度、缺陷的位置距离、管道的坡度等。


检测项目除了能够提供视频录像以外,还将提供行业内专业的评估报告,评估综合了管道本身的材质、连接方式、外部地质、管道基础状况,以及埋设时间、地下水位高度、温度、动、静荷载等诸多因素,帮助客户了解地下管道现状以及未来将要发生的状况。并能够根据客户需求进行实地测量管道坡度、地理信息等数据。


排水管道检测


管道声纳检测


声纳检测主要用于解决管道内部水位较高时,检测管道内的淤泥量,软质管道的变形等缺陷问题。通过牵引绳的牵引使声纳探头在管道内移动测出管道的淤积量,在需要了解管道内部淤积及管道清淤前预计量的统计上具有显著效果。


分析介绍了目前常用的几种排水管道检测方法,论述了我国排水管道检测技术的现状,最后对国外的排水管道检测技术进行了探讨,以期为同行提供一些有用的信息和让客户更好的了解这些检测技术。
